Il Museo Nazionale della Ginnastica sarà insediato presso l’edificio denominato Casa-Stadio (ex GIL) a Forlì. Il progetto è nato nel 2005 e la struttura è stata collaudata nel 2015. Ho elaborato la progettazione strutturale delle opere di miglioramento sismico e sono stato direttore dei lavori delle opere strutturali. La costruzione fu realizzata nel 1936 su progetto dell’Ingegner Valle di Roma. La struttura fu realizzata in cemento armato con murature in mattoni pieni di tamponamento.
Ho rilevato le strutture e le ho restituite con una modellazione 3D, utilissima se non indispensabile per poter ricostruire quanto i sondaggi evidenziavano, in merito alla posizione e alle dimensioni delle parti in cemento armato. I disegni originali delle strutture sono andati persi e sulla base delle indagini ho sviluppato il cosiddetto “progetto simulato”. Per verificare la correttezza delle armature calcolate secondo la normativa in uso nel 1936, ho eseguito una grande quantità di sondaggi che hanno evidenziato generalmente la correttezza delle calcolazioni svolte. La struttura esistente è stata poi verificata secondo la normativa sismica del 2005 e sono stati progettati i rinforzi necessari per raggiungere la sicurezza strutturale richiesta dal committente.

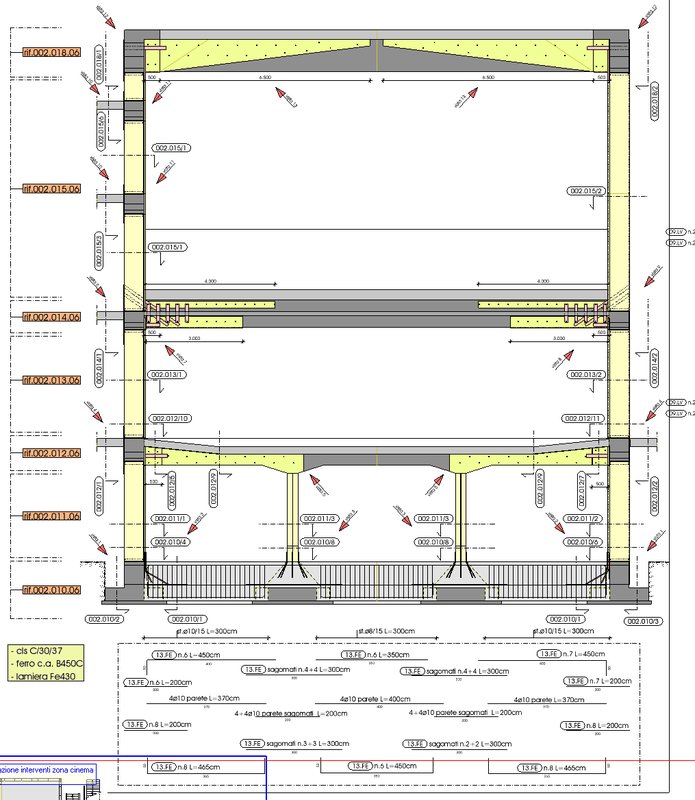

La filosofia del mio progetto era centrata sulla conservazione delle strutture esistenti, sul loro restauro (dove degradate) e sul loro rinforzo dove necessario. Applicando placcature in acciaio da nascondere alla vista al termine dei lavori, riuscivo a garantire il livello di accelerazione sismica richiesto dal committente e, contemporaneamente, mantenevo integro un edificio vincolato per le sue caratteristiche architettoniche.

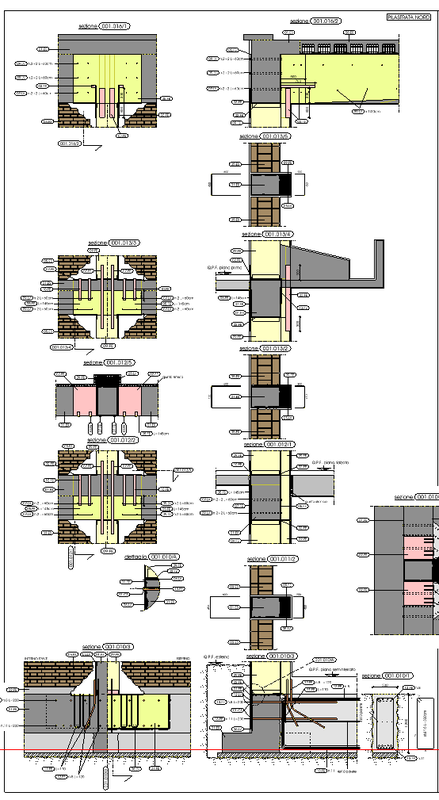

La progettazione dei rinforzi con il BIM mi ha consentito di sviluppare nel dettaglio ogni singolo nodo strutturale oggetto di intervento e a computare le corrette quantità necessarie per i lavori.
Scarica il progetto
Per muoverti nel 3D del progetto scarica il file, poi salva il PDF. Aprilo con Acrobat Reader… ed esploralo in libertà!
3d_ex_gil
